Fai da te: Salda il tuo barbecue a carbone Kemppi
8 giugno 2021

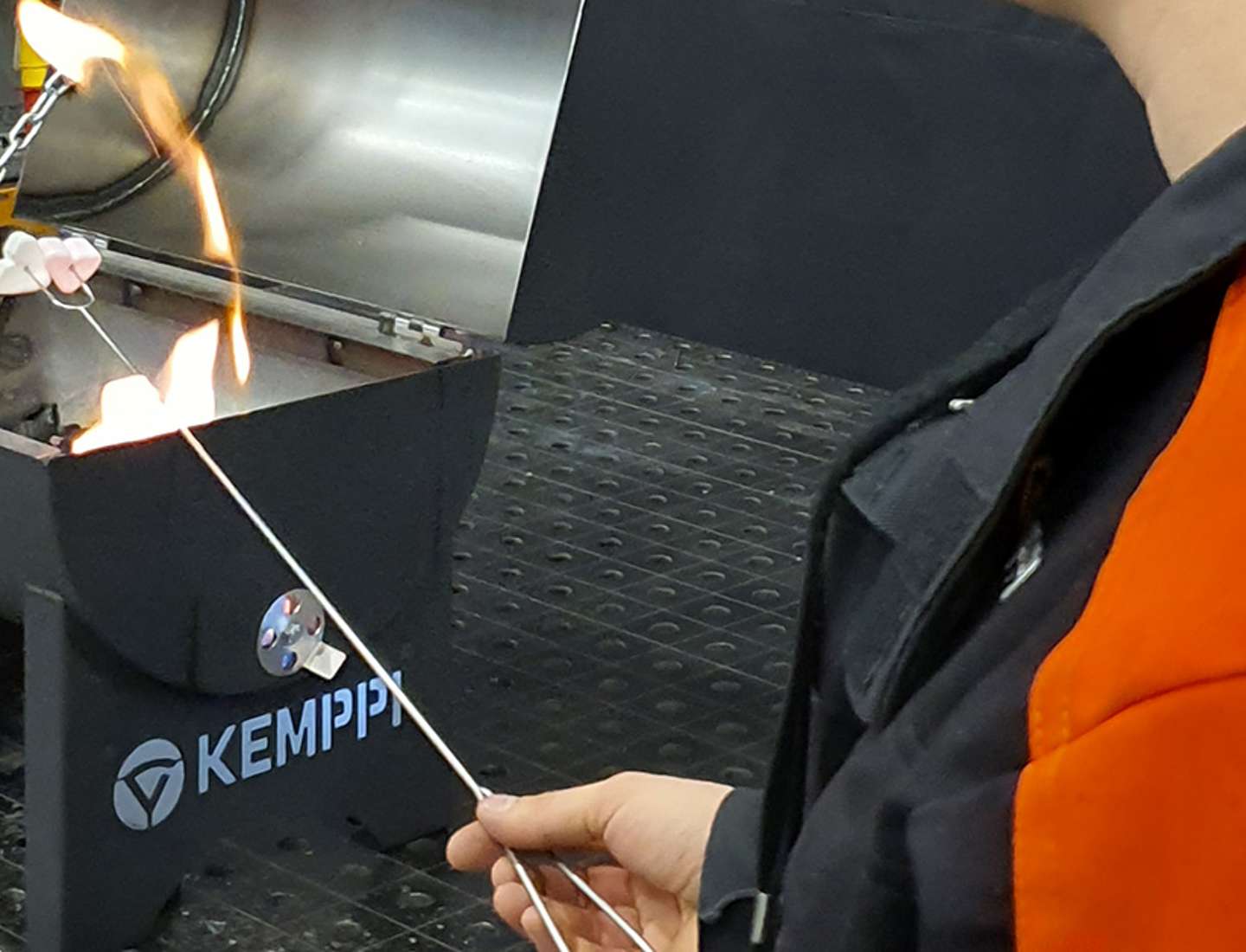

Una stagione rovente di barbecue attende! Il team di Service di Kemppi ha progettato un elegante barbecue a carbone da montare per gli hobbisti fai-da-te più entusiasti. Scarica i disegni di progettazione e sei quasi pronto ad accendere il tuo barbecue.
Reetta Verho
Argomenti:
Avrai bisogno dei componenti nella foto in basso per realizzare il barbecue a carbone progettato dall’istruttore di saldatura di Kemppi Olli Keskinen. Il materiale è acciaio S355 da 1,25 mm. Per una griglia più resistente, si può usare l’acciaio inossidabile.
Per saldare il barbecue è stata utilizzata una saldatrice TIG MasterTig 335ACDC Kemppi.
Scarica i disegni dei componenti
I componenti del barbecue
2 x rivestimenti, superiore e inferiore (n. 1)
4 x piastre laterali (n. 2)
2 x piedi (n. 3)
2 x supporti griglia (n. 4)
controller della presa d’aria (n. 5)
Logo Kemppi (n. 6)
2 x maniglie laterali (n. 7)
Attrezzature necessarie:
2 x cerniere
Impugnatura del coperchio
2 x dadi e viti (per il fissaggio del controller della presa d’aria e della catena)
ca. 17 cm di catena in metallo
Griglia 43 x 29 cm
1. Operazioni preliminari
Prima di iniziare la saldatura, utilizzare un detergente per pulire il grasso dai componenti.
Il prossimo passo è piegare le gambe, le impugnature e i supporti della griglia del barbecue. I rivestimenti superiore e inferiore vengono arrotondati in base al componente finale manipolando le piastre. Le dimensioni esatte e gli angoli di piegatura sono riportati nel file allegato ai disegni dei componenti.
2. Puntatura
Il barbecue è puntato insieme senza alcun materiale di riempimento utilizzando il processo TIG. Assicurarsi che i chiodi di allineamento siano premuti correttamente nei rispettivi fori. Questi chiodi devono essere fusi dall’interno della griglia durante la puntatura.
3. Saldatura
Dopo la puntatura, le estremità dei rivestimenti vengono saldate con saldatura TIG senza materiale di riempimento. Gli altri giunti sono progettati per essere saldati con saldatura MAG, ma può anche essere effettuata una saldatura TIG con materiale di riempimento. Verificare che le piastre di montaggio sulle gambe del barbecue si inseriscano nei fori previsti.
Dopo aver saldato la base e il coperchio del barbecue, i supporti della griglia vengono fissati all’interno del barbecue tramite saldatura a punti.
4. Conclusione
Il coperchio e la base del barbecue sono collegati da cerniere saldate. Il barbecue viene quindi verniciato con vernice spray nera opaca resistente al calore. Seguire le istruzioni sul contenitore della vernice.
Una volta che la vernice è asciutta, viene attaccata una catena corta in metallo al barbecue per tenere il coperchio sollevato. Il logo Kemppi è rivettato, l’impugnatura è avvitata al coperchio e il portello della presa d’aria è avvitato alla base. Se si desidera, si può saldare una sottile piastra in acciaio inossidabile dietro il logo Kemppi sulla gamba del barbecue.
Ora non ti resta che accenderlo!
